太陽能組件支撐部分采用結構型鋼，橫梁采用鋁合金型材，整套系統只有極少幾個部件，安裝輕松，經過先進的工程計算，縮減一切不必要的復雜結構。

　　商品特點：大量采用鋼結構件，極大的降低了成本；每一個連接部位都是經過精心設計，配合性好；全部采用標準緊固件做連接，安裝簡便系統主支撐結構水泥負重框，支撐負重結構 。

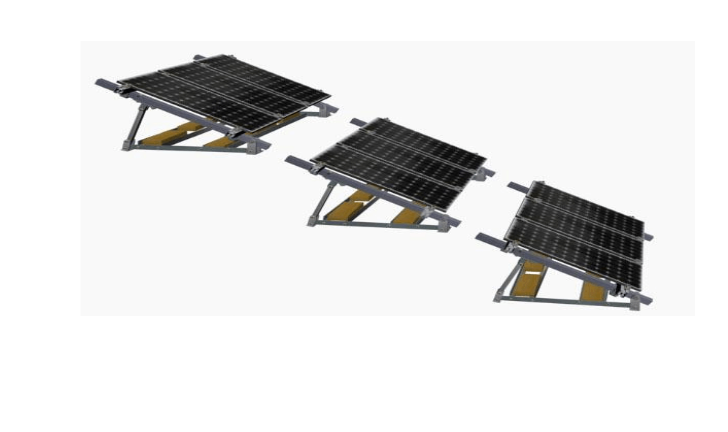

　　一、       組件安裝效果圖

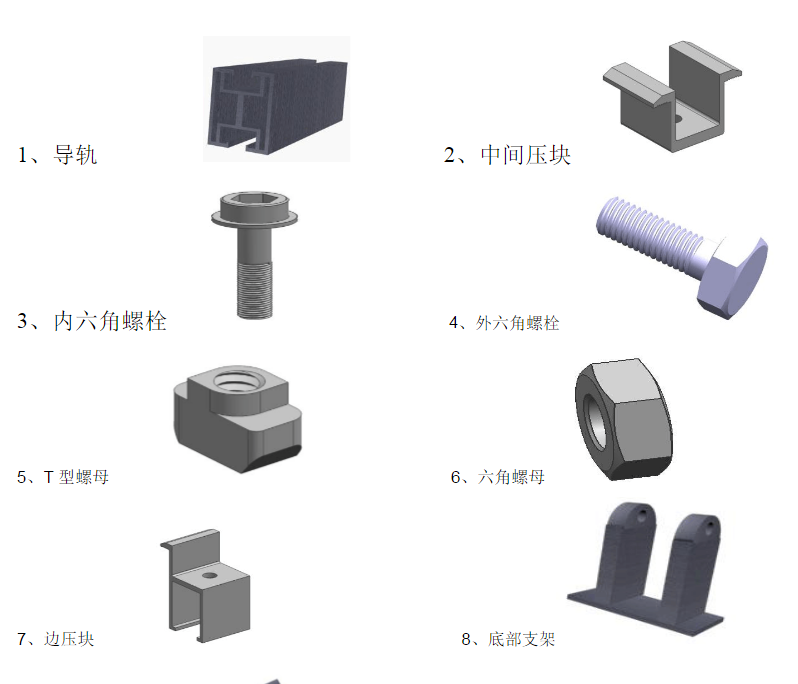

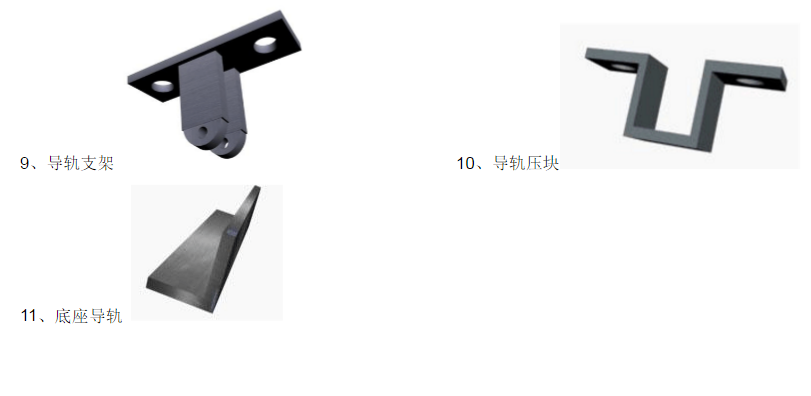

　　二、       組件清單





　　三、安裝步驟：

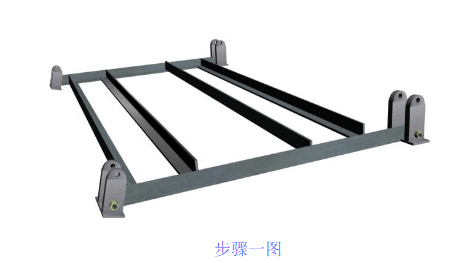

　　1、安裝底座  將底座導軌用螺絲分別固定到四個底部支架上，如下圖




　　2、將后支撐導軌裝到底部支架上并用螺絲固定好，調整好角度，把上導軌支架裝上，擰緊螺絲。

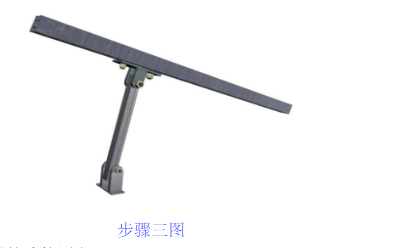

　　3、用螺絲豎導軌固定到導軌支架上。

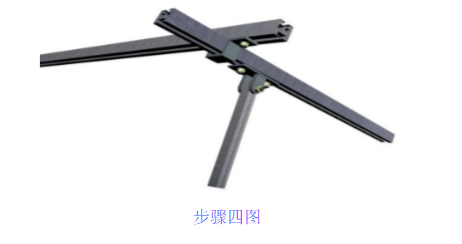

　　4、用導軌壓塊將兩條橫導軌與豎導軌連接固定。

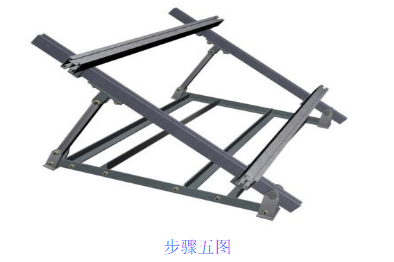

　　5、最后依照當地緯度調節支架的水平高度及夾角 。

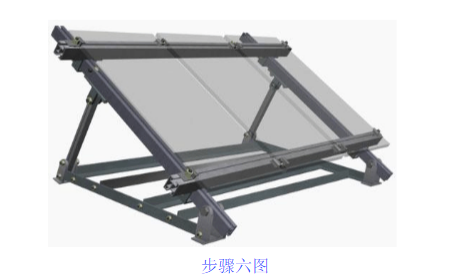

　　6、 將電池組件放到橫導軌上面，組件邊上用邊壓塊固定，中壓塊放置在兩塊電池組件之間將兩塊組件固定（包括一個內六角螺栓和T型螺母）。 安裝效果如下圖所示：









　　7、在負重框上放上水泥塊以增加穩固性。

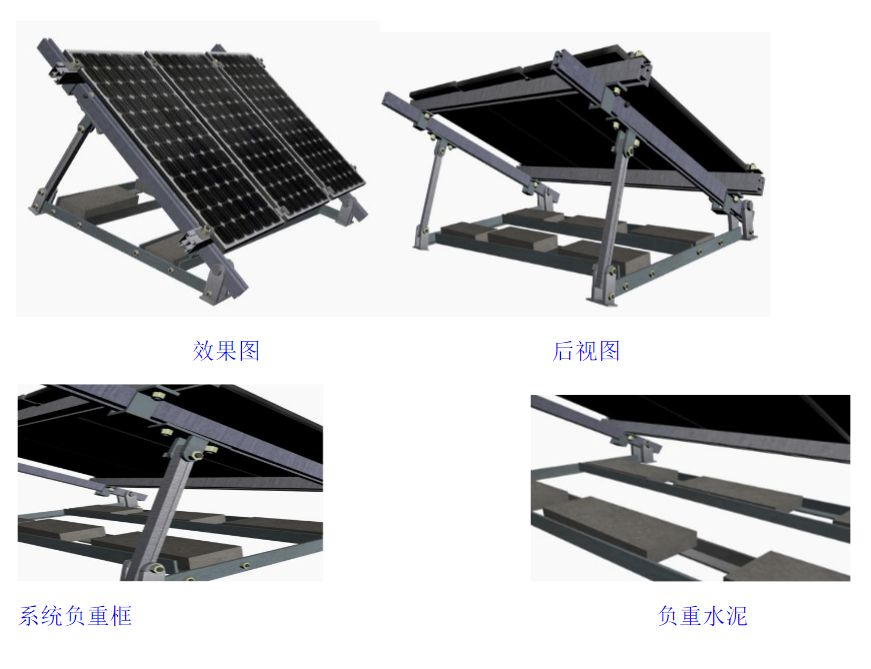

　　8 、最終組件支架效果圖。
